回流炉摄像装置 RCX-C

模组式回流炉测试仪摄像装置新登场!

和温度测定记忆体组合后,就可以观察回流炉内的焊接过程。



样品录像请在此处观看

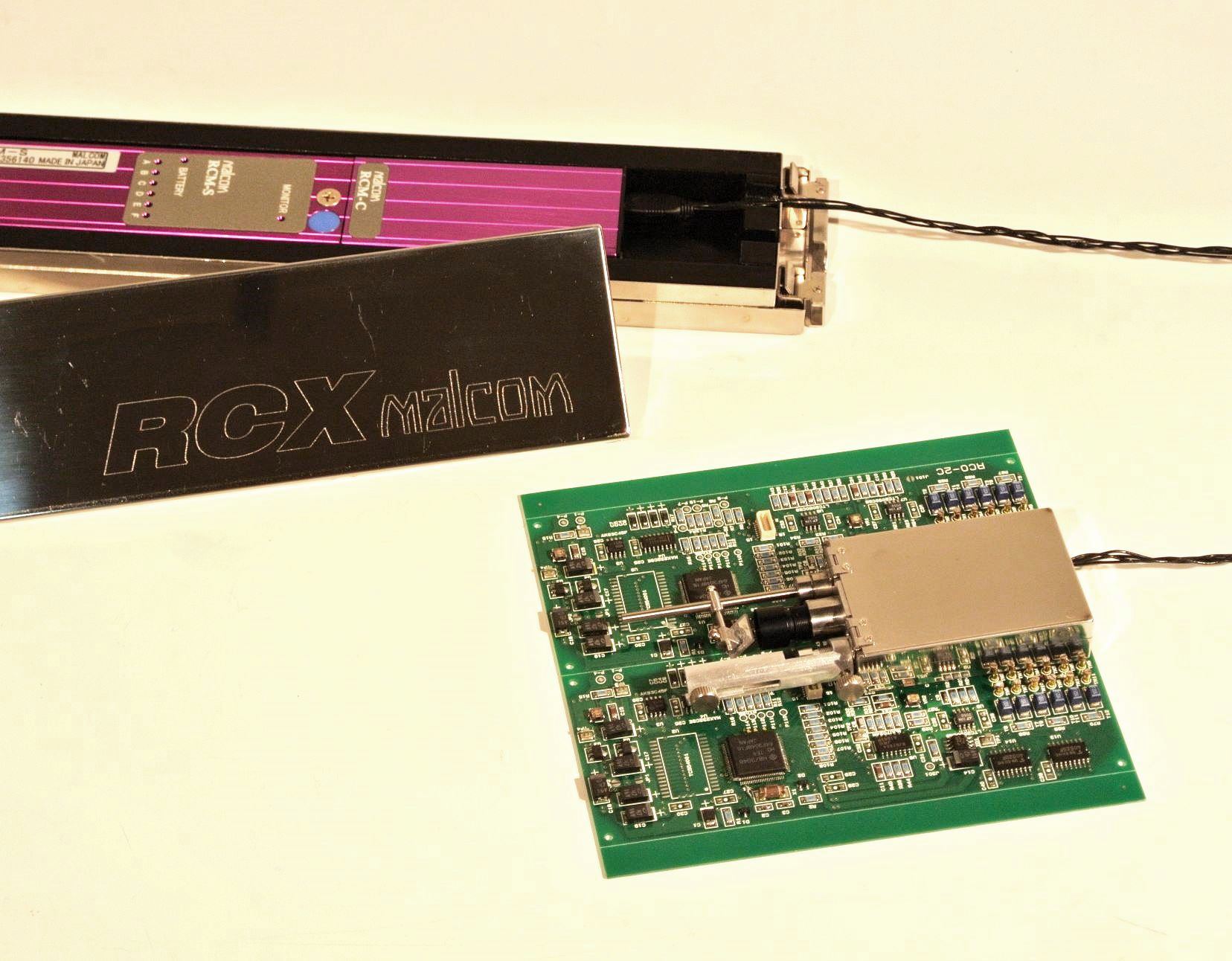

摄像头部

摄像头部采用分离式设计可以直接将摄像头固定在基板上。这样的话就可以观察所有位置。

映像例1

0402映像例 上面方向

映像例2

0.5mm间距CSP映像例


产品规格

项目 规格
型式 RCX-C <回流炉像部件>
相机规格 分体式彩色耐热相机
线长 50cm(予定)
动画格式 ASF(予定)
录像时间 3小(不含源,耐热时间ん)
外形寸法 摄像头部:44mm 84mm 厚19mm ※ 注1
热盒: 65mm 370mm 厚25mm ※ 注2
  • ※ 注1 与本体的耐热时间不同
  • ※ 注2 表示值为,碱电池的实验值。最大测定时间根据电池容量变化。
  • ※ 所揭示的规格,在进行改良时在无预告的情况下也有可能进行变更请知悉。

【冷却器】

项目 规格
形式 RCF-3
電圧 AC100V~240V(約15W)50/60Hz
角形120mm(2.9m3/min MAX)2个
输入气体 Air 0.5Mpa以下 连接螺丝 Rc 1/8
外形尺寸 (W)350㎜×(D)240㎜×(H)160㎜ ※组装时
重量 約5kg
